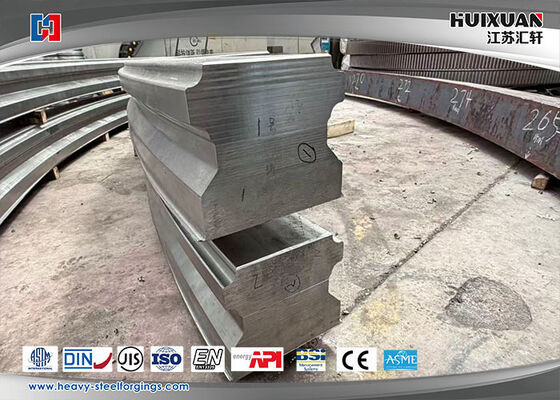

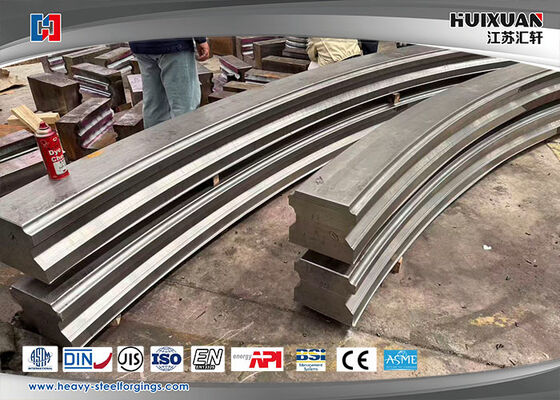

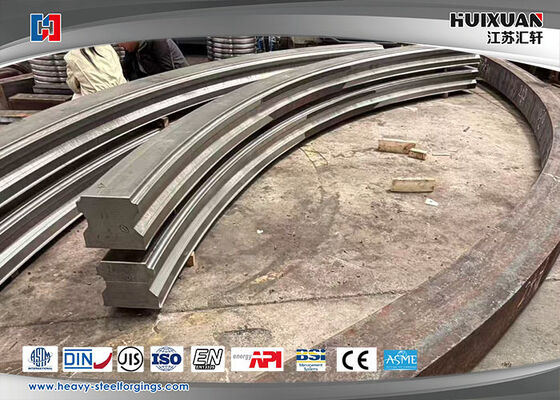

نام محصول: Industrial Precision Spliced Gear Ring / Spliced Ring Gear
مقدمه اصلی
حلقه چرخ دنده ما یک قطعه انتقال با قطر بزرگ سفارشی است که برای حل محدودیتهای حلقههای دنده یکپارچه، مانند ریختهگری یکپارچه دشوار، حمل و نقل نامناسب در مسافتهای طولانی، دشواری نصب بالا و هزینه بالای قالب طراحی شده است. با اتخاذ فناوری اتصال بخشهای حرفهای، مونتاژ با دقت بالا ساختارهای تقسیمشده را متوجه میشود، به طور موثر بر محدودیتهای اندازه حلقههای دنده یکپارچه سنتی غلبه میکند، و جزء اصلی ترجیحی برای تجهیزات اتوماسیون بزرگ، ماشینآلات سنگین و سیستمهای انتقال دقیق است.
همه محصولات از انتخاب مواد دقیق و فرآیند ماشینکاری دقیق، با مشخصات دندانی یکنواخت، انتقال بدون واکنش پایدار، صدای عملیات کم و ظرفیت تحمل بار قوی استفاده می کنند. رابط اتصال دقیقاً برای اطمینان از گرد بودن و دقت مونتاژ، عدم گیر کردن در طول عملیات طولانی مدت، موقعیت پایدار و دوام عالی کالیبره شده است.
مزایای کلیدی محصول
✅شکستن محدودیت های اندازه: پشتیبانی از سفارشی سازی با قطر فوق العاده بزرگ، بدون محدودیت آهنگری و ریخته گری یکپارچه، این مشکل را کاملاً حل می کند که حلقه های دنده فوق العاده بزرگ نمی توانند حمل و نقل و نصب شوند.
✅دقت بالا و عکس العمل صفر: پردازش دقیق دندان و کالیبراسیون اتصال بدون درز، تماس چندگانه با سطح دندان در حین کار، از بین بردن شکاف انتقال، اطمینان از موقعیت دقیق و تکرار دقت عملیات.
✅پایدار و بادوام: مواد فولادی آلیاژی با استحکام بالا، عملیات حرارتی کلی، سختی بالا، مقاومت در برابر سایش و مقاومت در برابر ضربه، به طور موثر هزینه های نگهداری بعدی را کاهش می دهد و عمر سرویس را افزایش می دهد.
✅مقرون به صرفه و انعطاف پذیر: تولید قطعه ای هزینه های تولید و حمل و نقل را در مقایسه با حلقه های دنده بزرگ یکپارچه کاهش می دهد. پشتیبانی از سفارشی سازی غیر استاندارد اندازه، مدول و سختی برای رفع نیازهای تجهیزات مختلف.
✅نصب و نگهداری آسان: ساختار تقسیم، تک تکه سبک وزن، مونتاژ راحت در محل، جداسازی و جایگزینی، صرفه جویی زیادی در زمان ساخت و نگهداری.
سناریوهای کاربردی
به طور گسترده در تجهیزات اتوماسیون نیمه هادی، ماشین آلات دقیق هوافضا، تجهیزات دارویی پزشکی، خطوط تولید باتری لیتیوم انرژی جدید، ماشین آلات مهندسی سنگین، تجهیزات پردازش چرخشی، انتقال لجستیک هوشمند و سایر زمینه های صنعتی با دقت بالا و بار سنگین استفاده می شود.
استحکام کارخانه و خدمات
ما یک تولید کننده حرفه ای هستیم که بر روی قطعات انتقال دقیق تمرکز می کنیم، با تجهیزات تولید کامل و فناوری فرآیند اتصال بالغ. ما خدمات یک مرحله ای از جمله طراحی طراحی، سفارشی سازی نمونه، تولید دسته ای و پشتیبانی جهانی پس از فروش را ارائه می دهیم. همه محصولات با استانداردهای صنعتی بین المللی مطابقت دارند، از تست های شخص ثالث پشتیبانی می کنند و راه حل های سفارشی OEM/ODM قابل اعتماد را برای مشتریان صنعتی جهانی ارائه می دهند.
مرجع محصولات:
| مواد |
4340،20CrMnMo،34CrNiMo7-6،18CrNiMo7-6 |
| تجهیزات آهنگری |
دستگاه نورد حلقه کنترل عددی 5000 میلی متر |
| برنامه |
حلقه دنده انتقال ماشین آلات مهندسی، حلقه دنده حلقوی و خارجی مختصات برای انتقال مهندس اصلی
|
| فرآیند ذوب |
EF+LF+VD |
| فرآیند تولید |
آهنگری + عملیات حرارتی + ماشینکاری خشن + QT + سنگ زنی + چرخ دنده + ماشینکاری نهایی
|
| نسبت آهنگری |
≥3.5
|
| استاندارد قابل اجرا |
ASTM، ASME، DIN، JIS، ISO، BS، API، EN |
| استاندارد اجرایی |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| مرجع صدور گواهینامه |
ISO، BV، SGS، IST، UL، CTI |
| شرایط تحویل |
ماشینکاری خشن (N + T)؛ ماشینکاری نهایی (Q + T)، خاموش کردن نیترید
|
|
تجهیزات تست
|
طیف نگار، دستگاه UT، دستگاه تست کششی و فشرده، متالوسکوپ، میکرومتر بیرونی، نشانگر شماره گیری مته، دستگاه اندازه گیری مختصات سه خطی، دستگاه تست سختی
|
| خدمات |
خدمات ما شامل آهنگری، فرآیند، عملیات حرارتی، ماشینکاری نهایی، بسته بندی، تدارکات محلی، ترخیص مشتریان و حمل و نقل دریایی بود. ما نیازهای مشتری را به عنوان چیز اصلی در نظر گرفتیم و به کیفیت محصولات توجه می کنیم. |
خواص سفارشی
| عناصر مادی |
سی |
سی |
منگنز |
پ |
اس |
Cr |
نی |
مو |
دیگران |
| 20CrMnMo |
0.17-0.23 |
0.17-0.37 |
0.90-1.20 |
0.035 |
0.035 |
1.10-1.40 |
0.30 |
0.20-0.30 |
0.17-0.23 |
| 34CrNiMo6 |
0.30-0.38 |
≤0.040 |
0.50-0.80 |
≤0.035 |
≤0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
| 18CrNiMo7-6 |
0.15-0.21 |
0.17-0.35 |
0.50-0.90 |
≤0.025 |
≤0.025 |
1.50-1.80 |
1.40-1.70 |
0.25-0.35 |
|
| 4340 |
0.38-0.43 |
0.15-0.35 |
0.60-0.80 |
≤0.035 |
≤0.040 |
0.70-0.90 |
1.65-2.00 |
0.20-0.30 |
- |
|
خاصیت مکانیکی
|
قطر (میلی متر)
|
TS/Rm (Mpa)
|
YS/Rp0.2 (Mpa)
|
EL/A5 (%)
|
RA/Z(%)
|
نوع بریدگی
|
انرژی ضربه ای
|
HBW
|
| 20CrMnMo |
Ø15 |
≥1180 |
≥885 |
≥10 |
≥45 |
V |
≥55 |
≤217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥13 |
≥55 |
V |
-40℃≥20 |
≤269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥980 |
≥785 |
≥9 |
≥40 |
V |
≥47 |
≤269HBS |
| 4340 |
Ø15 |
≥980 |
≥835 |
≥12 |
≥55 |
V |
≥78 |
≤179HBS |
روند فرآیند:
کنترل کیفیت جریان فرآیند آهنگری:
- شمش فولاد مواد خام در انبار (محتوای شیمیایی را آزمایش کنید)
- برش → گرمایش (آزمایش دمای کوره)
- عملیات حرارتی پس از آهنگری (تست دمای کوره) تخلیه کوره (بازرسی خالی)
- ماشینکاری → بازرسی (UT، MT، قطر بینایی، سختی)
- QT → بازرسی (UT، خواص مکانیکی، سختی، اندازه دانه)
- ماشینکاری پایان → بازرسی (بعد)
- بسته بندی و علامت گذاری (مهر فولادی، علامت) → حمل و نقل ذخیره سازی
بند بازرگانی
| حداکثر وزن |
30 تن |
| MOQ |
1 پی سی |
| زمان تحویل |
30-50 روز |
| بسته |
مورد تخته سه لا، پالت چوبی، قاب فولادی |
| مدت تحویل |
FOB;CIF;CFR；DDU； |
| مدت پرداخت |
T/T، LC |
| نوع حمل و نقل |
از طریق اقیانوس، هوا
|
مزیت
- تحمل ابعادی با دقت بالا؛
- خواص مکانیکی عالی؛
- تولید ابعاد مختلف بر اساس نیاز مشتری؛
- تجهیزات ساخت پیشرفته و دستگاه های بازرسی؛
- شخصیت فنی عالی؛
- روش تولید را به شدت کنترل کنید.
- به محافظت از بسته توجه کنید.
- خدمات کامل با کیفیت
1. حلقه چرخ دنده با دقت بالا، عکس العمل صفر، قطر بزرگ قابل تنظیم، انتقال پایدار برای اتوماسیون صنعتی.
2. بدون محدودیت اندازه، بدون مشکل ریخته گری یکپارچه. حلقه دنده Spliced مشکلات نصب و حمل و نقل دنده های بزرگ را حل می کند.
3. حلقه چرخ دنده بادوام، کنترل تحمل دقیق، نویز کم و بار زیاد، ایده آل برای تجهیزات چرخشی.
4. تولید کننده حلقه چرخ دنده صنعتی حرفه ای، OEM و ODM موجود، تحویل سریع جهانی.
5. حلقه چرخ دنده سنگین، مقاوم در برابر سایش و سختی بالا، عمر طولانی برای انتقال مکانیکی.
6. چرخ دنده حلقه ای دقیق برای تجهیزات اتوماسیون نیمه هادی، هوافضا، پزشکی و انرژی های جدید.
