فولاد ضد زنگ فورج شده استاندارد ASTM، اهرم رم هیدرولیک بزرگ، میله پیستون هیدرولیک فورج شده، میله اتصال،

ASTM استاندارد فولاد فولاد فولاد فولاد فولاد فولاد

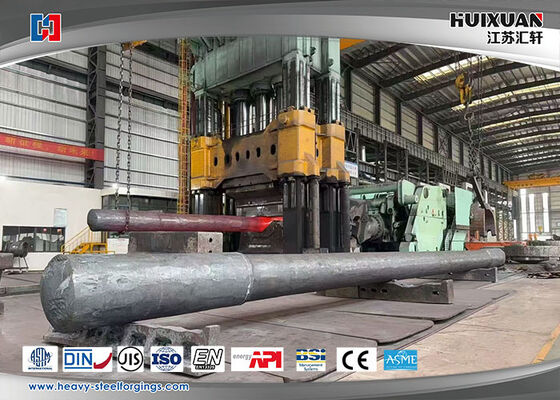

یک ستون مطبوعات ۱۰۰۰۰۰ تن، ساخته شده از مواد جعل شده ۳۰Cr2Ni2Mo، با وزن خام ۹۷ تن.قطر بیرونی محصول نهایی 800mm و طول کل 20 است400ميلي متر

30Cr2Ni2Mo (فولاد خفیف و خفیف آلیاژ استاندارد چین)
استاندارد: GB/T 3077-2015، کد دیجیتال واحد: A50300
این فولاد کربن متوسط Cr-Ni-Mo است که با سخت شدن عالی، قدرت بالا در ترکیب با سختی خوب، مقاومت قوی در برابر ضربه و مقاومت در برابر خستگی،مناسب برای جعل قطعات سنگین.
درجه معادل خارج از کشور: 30CrNiMo8 (1.6580) ، SNCM431 (JIS)
1ترکیب شیمیایی (% کسری جرم)
C: 0.26 ۰34
Si: 0.17 ¢ 0.37
Mn: 0.50 ≈ 0.80
Cr: 1.80 ′′2.20
ني: 1.80 ′′2.20
مو: 0.30 ≈ 0.50
P ≤0.030; S ≤0.030; Cu ≤0.30
عملکرد آلیاژ: Cr و Ni به طور قابل توجهی قابلیت سخت شدن و سختی را بهبود می بخشند؛ Mo شکنندگی خستگی را سرکوب می کند و ثبات خستگی را افزایش می دهد.
2- خواص مکانیکی استاندارد پس از خاموش کردن و تند کردن (نمونه 25 میلی متر، خاموش کردن روغن 850 °C + تند کردن)
مقاومت کششی (Rm): ≥980 MPa
قدرت قدرت (ReL): ≥835 MPa
طول کششی (A): ≥10٪
کاهش مساحت (Z): ≥50٪
انرژی ضربه KV2: ≥71 J
سختی پس از گرم کردن / تحویل دمای بالا: ≤269 HBW
توجه: خواص مکانیکی در هسته برای جعل با ضخامت برش بیش از 80 میلی متر کاهش می یابد؛ فاکتور ایمنی باید در طراحی افزایش یابد.
قطر بحرانی برای خنک کردن روغن: حدود 120 میلی متر. جعل در محدوده φ150~250 میلی متر می تواند یک میکروسtruktور نسبتا یکنواخت را به دست آورد، بسیار بهتر از 42CrMo.
3روش درمان گرما توصیه شده
جعل

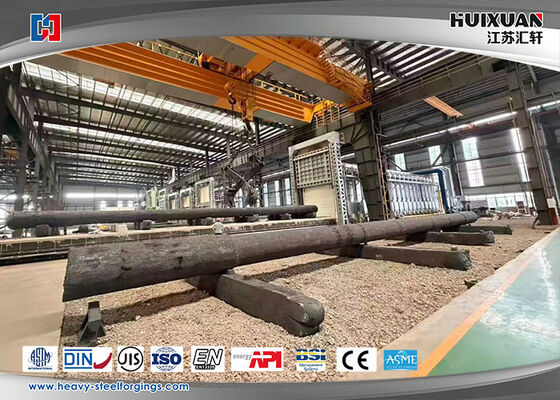

محدوده دمای تقلب: 1180~850°C؛ دمای نهایی تقلب ≥850°C؛ خنک شدن آهسته پس از تقلب (تبسیع شن / خنک شدن کوره) برای جلوگیری از ترک.
خاموش کردن و گرم کردن (روت معمولی)
خنک کردن: 850°C تا 870°C، زمان نگهداری کافی، خنک کردن روغن (سختی خنک شده HRC 46°52)
خنک سازی: 540 ∼ 620 °C، خنک سازی روغن / خنک سازی آب (از محدوده شکنندگی خنک کننده اجتناب کنید؛ خنک سازی سریع پس از خنک سازی برای بهینه سازی سختی)
دمای ۵۴۰ درجه سانتیگراد: قدرت بالا، سختی تقریباً ۳۲۰٫۳۵۰ HB
دمای 600 درجه سانتیگراد: مقاومت و سختی متعادل، سختی حدود 280 ≈ 310 HB
تقویت سطح
نیتراید کردن / نیتراید کردن یون قابل استفاده است (برای دنده ها ، مجلات میله ای ایده آل است). کاربوریزه کردن به دلیل محتوای کربن متوسط توصیه نمی شود. سخت سازی محلی با فرکانس بالا در دسترس است.


خواص سفارشی

روش پردازش

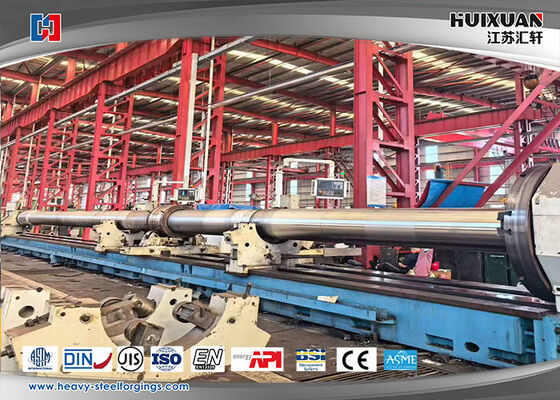

کنترل کیفیت جریان فرآیند جعل: Raw material steel ingot into warehouse(test the chemical content) → Cutting→ Heating(Furnace temperture test) → Heat treatment after forging(Furnace temperture test) Discharge the furnace(blank inspection)→ Machining→ Inspection(UT,MT,Visual diamention, hardness)→ QT→ Inspection ((UT, mechanical properties, hardness, grain size)→ finishing machining→ Inspection (dimension)→ Packing and Marking ((stamp, mark)))→ Storage حمل و نقل

بند تجاری



کلمات کلیدی
سیلندر هیدرولیک شامل: بشکه سیلندر، میله پیستون ((میله سیلندر روغن)) ، پیستون،پوش پایینی

يادداشت:

1. تحمل ابعاد با دقت بالا؛
2. خواص مکانیکی عالی
3. تولید ابعاد مختلف بر اساس الزامات مشتری
4. تجهیزات پیشرفته تولید و دستگاه های بازرسی؛
5. شخصیت فنی عالی
6. روش تولید را به شدت کنترل کنید.
7. به حفاظت از بسته توجه کنید.
8. خدمات کامل با کیفیت
